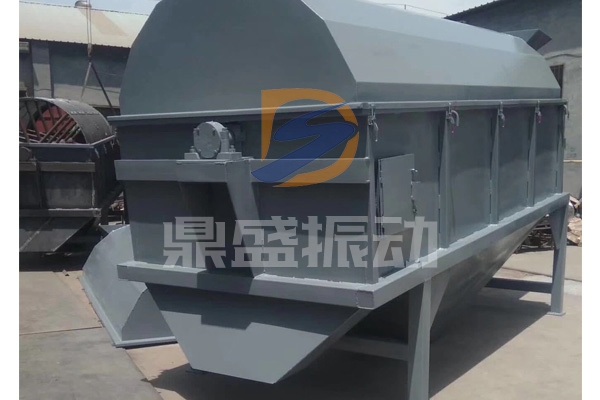

YTS滾筒篩

YTS滾筒篩工作原理：

YTS滾筒篩裝置傾斜安裝於機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置後，由於滾筒裝置的傾斜與轉動，使篩麵上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒後端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由於物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。

YTS滾筒篩主要特點：

1、篩孔不易堵塞。

2、運行平穩，噪聲較低。

3、結構簡單，維修方便。

4、篩分筒可封閉，易於密閉收塵。

5、整機可靠性高，一次性投資較少。

6、采用特製篩網，篩分效率高，使用壽命長

YTS滾筒篩使用範圍：

一.石料場中用於大小石子分級.以及分離出泥土和石粉.

二.沙石場中用與沙石分離.

三.煤炭行業用於塊煤與煤粉分離以及洗煤(洗煤機械的組成部分)

四.化工行業,選礦行業用於大小塊狀物分級及分離粉狀物質.

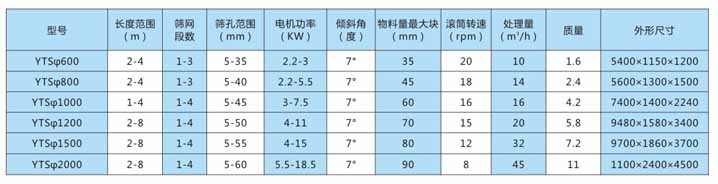

YTS滾筒篩技術參數：

YTS滾筒篩性能比較

篩型項目 籠式滾筒篩 平麵振動篩 懸臂振動篩

煤種適應性 適應各類煤鍾僅適應一定水分和不含雜質的煤鍾 僅適應一定水分和不含雜質的煤鍾

進煤方式 靈活多樣，可按實際情況設計 隻適應皮帶、漏鬥，進煤口尺寸固定 隻適應皮帶、漏鬥，進煤口尺寸固定

篩分方式 旋轉 振動 振動

篩分效率 高達95%以上 10%－70%,視煤質水分情況定 10%－80%,視煤質水分情況定

篩分量 達到100%MCR，不受限製 （10%－80%）MCR,視煤質水分情況定（10%－80%）MCR，視煤質水分情況定

下料粒度 6－30mm,可任意調整 因篩網固定，下料粒度不能任意調整且有超標現象下料粒度不好，有超標現象

大型化 設計靈活，尺寸限製較其它篩型為小，易於大型化 大型化受尺寸、篩分效率等限製 大型化受尺寸、篩分效率和懸臂材料等限製

能耗 小，是其它篩型的50% 大 較大

噪音 帶密封隔離罩，噪音低 高 高

設備壽命 長 短 短

清篩機構 有 無 無

工作環境 好(有密封隔離罩，無煤粉揚塵和煤塊飛濺現象) 差(無密封隔離罩，有煤粉揚塵和煤塊飛濺現象) 差(無密封隔離罩，有煤粉揚塵和煤塊飛濺現象)

勞動強度 小（無須定期清篩和清潔地麵積煤） 大（設備運行時間長，定期清篩和清潔地麵積煤） 大（設備運行時間長，定期清篩和清潔地麵積煤）

維修及易損件 維修量小，易損件僅需更換軸承而已 維修量大，易損件多。篩網和振動電機都要短期內更換 維修量大，易損件多。篩條和振動電機都要短期內更換

對鍋爐上煤的確保值不能完全確保

滾筒篩安裝：

1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平麵位於同一平麵上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。

2、篩體的安裝。根據設備進料口、出料口的位置布置，對篩體安裝位置進行確定。

2、安裝基礎支架。將篩體兩端通過吊裝安裝在基礎支架上，並將篩體安裝角度調整至設計角度，後進行固定焊接。

3、連接進料口和出料口。

4、連接篩體下部支架密封板。

5、用手轉動滾筒篩分筒，不得有阻力過大或卡死現象，否則應及時查清原因加以調整。

6、滾筒篩出廠後，如超過6個月才安裝，則安裝前必須將大軸的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。

滾筒篩調試：

一）、調試前的準備工作：

1、滾筒篩各部件安裝完，檢查合格後，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；

2、將長方形檢修門處於打開位置，並通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；

3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；

4、電源接頭應牢固可靠，絕緣良好，接地正確。

二）、空載試車

1、點動電機控製按鈕，檢查電機轉向應與籠式滾筒篩所示轉向一致；

2、啟動設備運轉4－－6小時，觀察滾筒篩運行情況，若發現異常聲響或其它現象，應及時停機檢查，找出原因，排除故障。

試運轉4－6小時應檢查下列項目：

a、 大軸軸承溫度，要求較高溫度不超過75℃，溫升不超過45℃。

b、 各處緊固螺栓的緊固情況，發現鬆動應及時擰緊。

三）、投料

1、在篩分機處於運轉平穩狀態下，啟動進料及出料設備，進行投料試車；

2、正常出料後關閉密封隔離罩（正常運行時，密封隔離罩應始終處於關閉位置）；

3、檢查出料粒徑和有無漏料及揚塵情況；

4、運轉半小時，對各部件進行仔細檢查，發現問題及時處理。

5、工作過程中應經常檢查運行情況，若發現運行不正常或有異常聲響，應及時停機檢查，找出原因，排除故障。
