NE板鏈鬥式提升機

一．NE鬥式提升機概述：

NE型鬥式提升機是引進國外技術研製、開發的產品。適用於垂直輸送粉狀、粒狀和塊狀物料，也可提升磨琢性大的物料，如粉煤灰、礦渣、石灰石、水泥生料、水泥熟料、水泥、煤、幹黏土等。物料溫度一般不超過250℃，提升高度可達40m。

NE型頭式提升機為板鏈式、重力誘導卸料的提升設備。該機采用流入式喂料，物料流人料鬥內靠板鏈提升到頂端，在物料重力作用下自行卸料。主要技術參數符合JB3926一85標準要求。鏈條是合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒麵減速器。

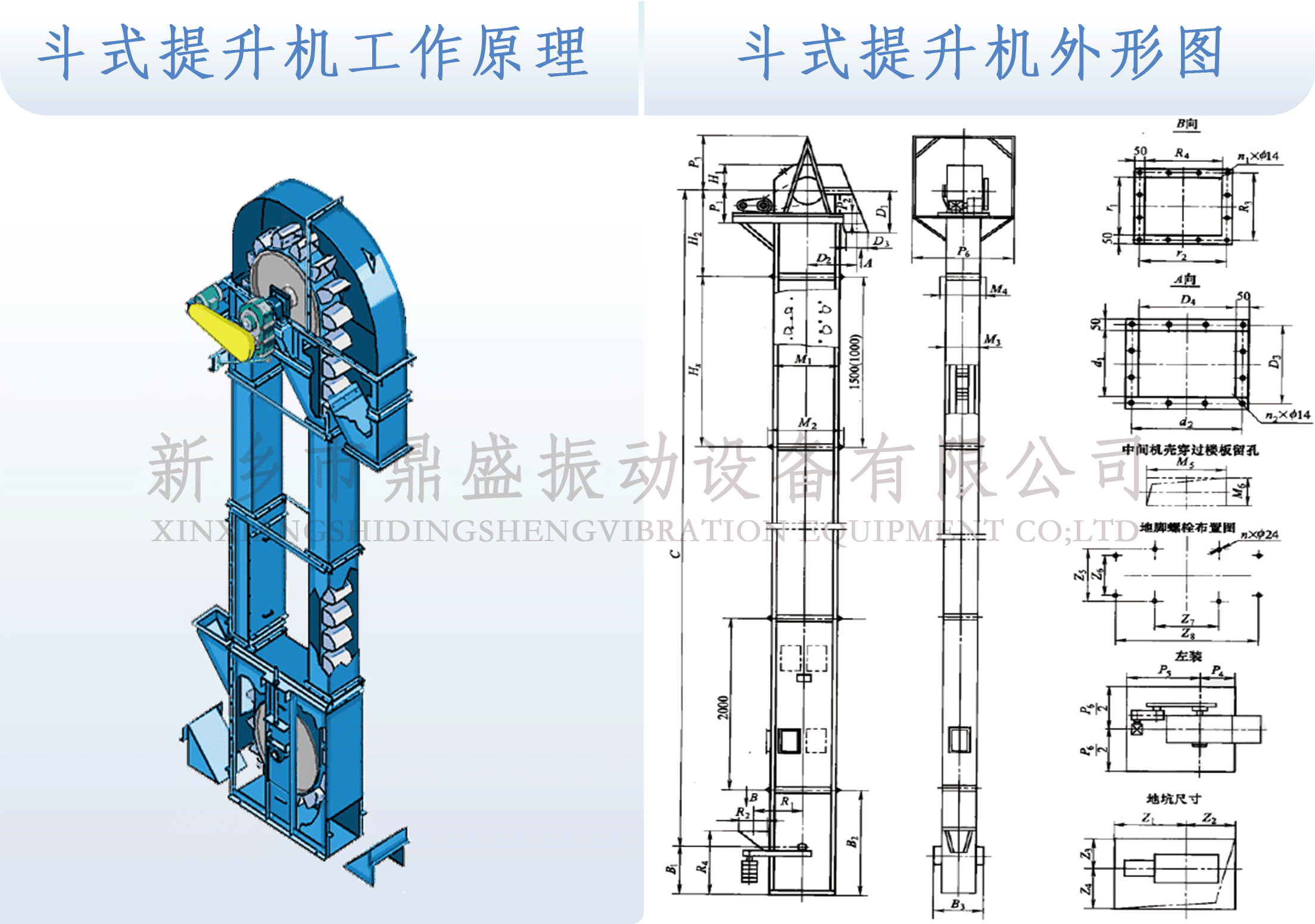

二．NE鬥式提升機工作原理及外形圖：

NE板鏈式鬥式提升機係流入式喂料，物料流入料鬥內靠板鏈提升到頂端，在物料重力作用下自行卸料。NE係列板鏈式鬥式提升機共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。且生產能高，能耗較低，可逐步代替其他類型提升機，其原理及外形圖詳見下表。該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

三．NE鬥式提升機主要特點：

1.密封性好，環境汙染少。

2.操作、維修方便、易損件少。

3.使用成本低，由於能耗低和維修少，使用成本很低。

4.運行可靠，創新的設計原理，確保整機運行的可靠性。

5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該係列提升機具有NE15～NE800多種規格。提升量範圍為15～800m3/h 。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用於各種粉狀、塊狀物料的垂直提升。

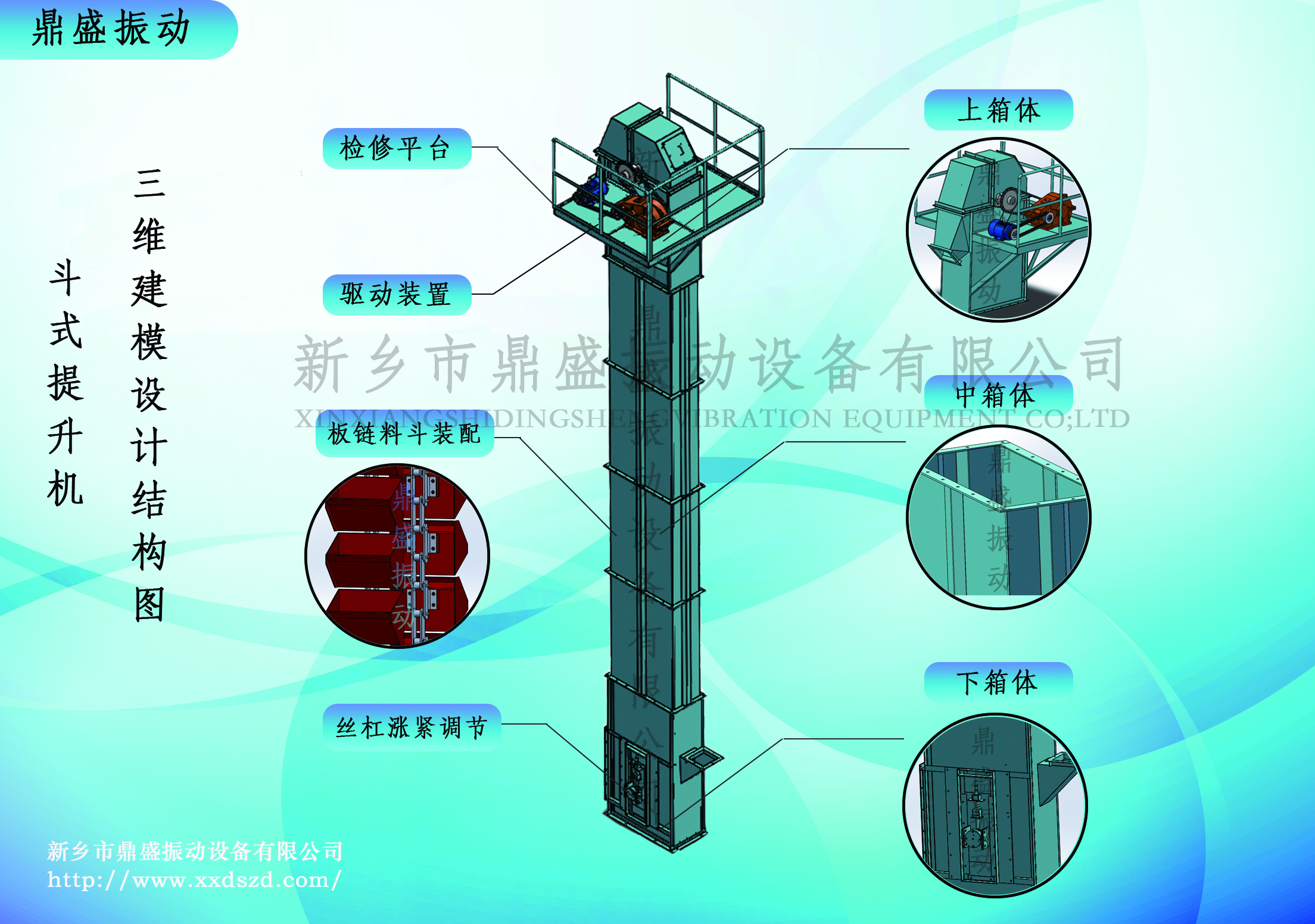

四．NE鬥式提升機主要結構：

NE係列板鏈式鬥式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件---由料鬥和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。

驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平台上裝有檢修架和欄杆。驅動製裝置分左和右裝兩種。

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。

中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。

下部裝置---安裝有自動張緊裝置。

五．NE鬥式提升機主要部件特點:

1.上部裝置：安裝有軌道（雙排道），防止鏈條擺動，逆止器，防止料鬥回轉，物料阻滿下部機殼，卸料口裝有橡膠板防止回料。

2.中間節：部分中間節裝有軌道（雙排節），以防止鏈條工作中擺動，部分中間節裝有檢修門以便維修。

3.下部裝置：安裝有張緊裝置， NE15~NE50采用彈簧張緊，NE100~NE800采用重錘箱張緊。

4.上下鏈輪采用 ZG310-570。整體調質，HB229-269齒麵淬火HRC40~48。

5.板鏈：鏈板采用 45 # HRC36~42。

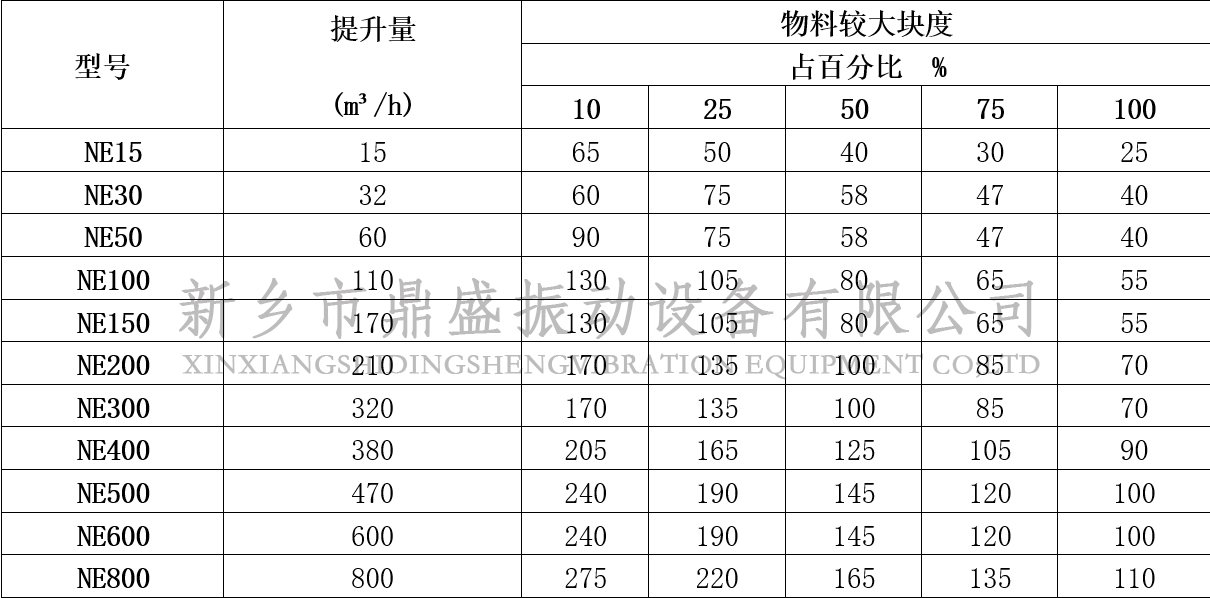

六．NE鬥式提升機技術參數表：

NE鬥式提升機主要特點：

1.密封性好，環境汙染少。

2.操作、維修方便、易損件少。

3.使用成本低，由於能耗低和維修少，使用成本極、低。

4.運行可靠，創新的設計原理，保證整機運行的可靠性。

5.結構剛性好，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

7.輸送能力大，該係列提升機具有NE15～NE800多種規格。提升量範圍為15～800m3/h 。

8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用於各種粉狀、塊狀物料的垂直提升。
